Tulva-aluerajaukset satelliittikuvista

Kuvien tilaaminen

Tutkasatelliittikuvat on tilattava hyvissä ajoin. Niiden saatavuus riippuu satelliittien kiertoradasta - kuvia on saatavilla lähes päivittäin. Optisiin kuviin verrattuna tutkasatelliittikuvien etuna on se, että tutkasatelliitin mikroaallot läpäisevät ilmakehän helposti säästä ja vuorokauden ajasta riippumatta - pilvet ja pimeys eivät ole esteenä. Mitä aikaisemmin kuvan tilaa, sitä edullisempi on sen hinta. Kuvan hinta riippuu sopimuksesta, mutta esimerkiksi seitsemän päivää etukäteen tilatun hinta on yleensä yli 1000 € ja viimeistään yli vuorokautta tilatun kuvan tuhansia euroja.

Kuvien oikaiseminen ja tulva-alueen erottaminen

Kuvat saapuvat Norjassa sijaitsevaan satelliittikuvien vastaanottokeskukseen. Siellä ne oikaistaan koordinaatistoon (WGS84). Tämän jälkeen niistä erotetaan FloodMAN-EU-hankkeessa Teknillisessä korkeakoulussa kehitetyllä algoritmilla veden peittämät alueet. Prosessi on automaattinen ja se kestää normaalista 2-4 tuntia. Satelliittikuvista pystytään tulkitsemaan yleensä avoimille alueille, kuten pelloille levinneet tulvat. Metsäiset alueet estävät mikroaaltojen etenemisen, mikä estää veden tulkitsemisen. Veden peittämäksi alueeksi tulkitaan virheellisesti tasaiset, läpäisemättömät pinnat, esimerkiksi tiet, lentokentät ja tasakattoiset talot. Tulkintaan vaikuttaa myös satelliitin kuvauskulma. Mitä viistompi kulma on sitä epätarkempi on tulva-alueen määrittely. Jäiset, lumiset tai kallioiset rinteet saattavat aiheuttaa myös virheellistä tulkintaa.

Kuvien käsittely ja julkaiseminen

Satelliittikuva ja siitä erotetut veden peittämät alueet haetaan SYKEen Norjassa sijaitsevalta palvelimelta. SYKEssä aineisto muunnetaan yhtenäiskoordinaatistoon, jotta sitä voidaan käyttää yhdessä muun kotimaisen paikkatietoaineiston kanssa (esim. digitaalinen peruskartta). Tämän jälkeen määritetyistä veden peittämistä alueista poistetaan keskivedenkorkeudella muutenkin veden peitossa olevat alueet eli järvet ja joet. Tällöin jäljelle jää vain tulviva alue.

Tulvivasta alueesta voidaan edelleen erottaa todennäköisiä virheellisiä tulva-alueita. Niiksi voidaan valita automaattisesti veden peittämät alueet, jotka eivät ole suoraan yhteydessä vesistöön. Virheellisiä alueita voidaan suodattaa pois myös korkeusmalliin tukeutuen rinteiltä ja yläviltä alueilta. Tulva-alueet ladotaan lopuksi sopivalle taustakartalle, joka muunnetaan PDF-tiedostoksi ja siirretään internetiin. Kartalla esitetään myös tulkitun satelliittikuvan rajaus sekä aineistoa kuvaavat metatiedot.

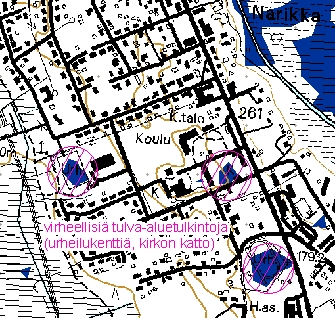

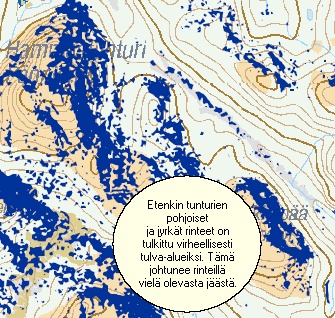

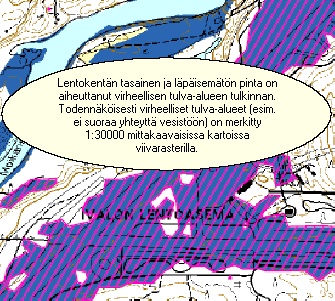

Satelliittikuvista joudutaan seulomaan virheet

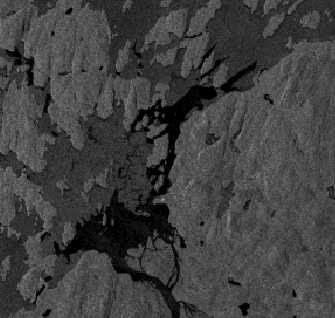

Tutkasatelliittikuvasta nähdään hyvin vesistön jäätilanne. Kuvassa joki ja joen suisto on sulaa (mustaa), mutta suurin osa järvestä kuitenkin vielä jäässä (harmaata).

Lisätietoja

Kehitysinsinööri Jari Silander, Suomen ympäristökeskus, puh. (09) 4030 0504, 040 747 3881
